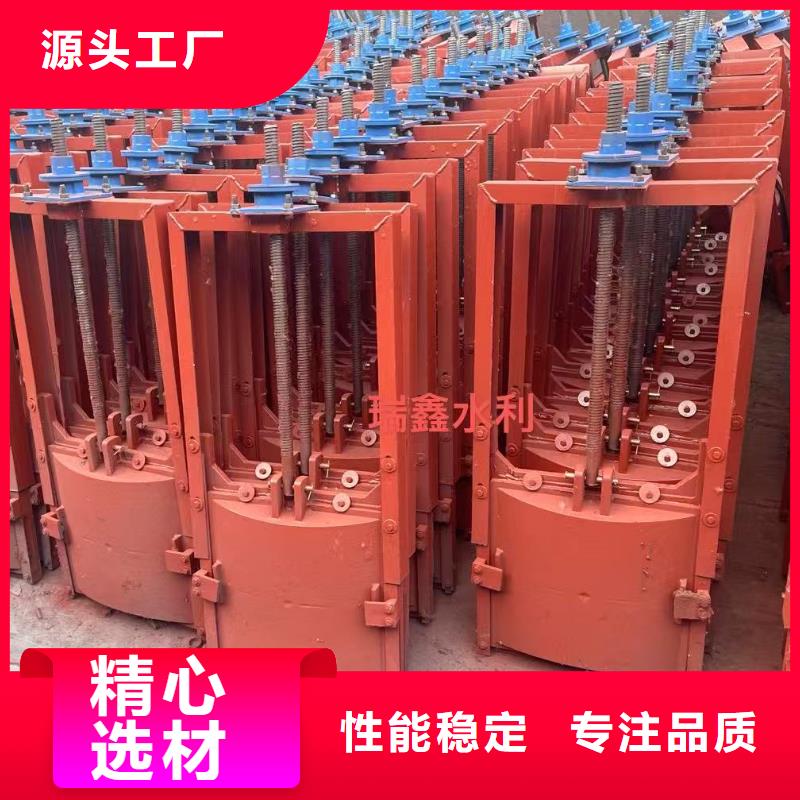

弧形铸铁闸门的使用及维护保养 　　1、铸铁闸门主要由： 　　（1）门框、（2）门体、（3）导轨（小规格的与门框连在一起，大规格的与门框分体）、（4）传动螺杆、（5）吊耳、（也可与门体为一体）、（6）密封面、（7）轴导架、（8）启闭装置等。 　　2、工作原理： 　　闸门门框与门体安装在水下部位，导轨则装在门框上端，保证了门体工作时，沿门框，导轨在一定行程内作上、直方向往复运动。 　　因闸门在水下工作，为操作方便，在水下设置了启闭装置，由于闸门标高不相一致，所以传动螺杆的长短，轴导架的设置与否，视其具体尺寸而定（详情见本厂产品样本）。吊耳、吊块、销轴主要用于传动螺杆与门体连接，使门体作上、下往复运动的动力源来于启闭机。 　　工作时，转动启闭机摇把（电动启闭机，只需揿动控制箱电源开关按钮）使螺母或螺杆蜗轮作旋转运动，带动传动螺杆工作，使门体相对对门框作上下往复运动，同时，楔紧装置运用楔块可紧可松的工作原理，使门体下降至设定极限位置时，门框、门体密封座面能有效地贴合，起到截水之作用。 　　门体向上全部打开时，水则疏通；反之，则为截止。如因工作需要调节水位时，也可半启半闭，以达到疏通、截止、调节水位之目的。如采用手电两用启闭机，用户可参考本厂发给贵单位的电动装置说明书调节闸门的开启及关闭的行程。若采用手动启闭机，则可根据现场情况进行人工关闭或开启。

安装时闸门整体垂直于预留槽，在两个立柱的下方垫上调整垫(严禁垫下横梁)，两个立柱采用手动葫芦和斜拉式立稳，将闸门找直找平，上下脚孔内串上地脚螺栓，调节闸门的位置，支好模板，进行二次浇注。 　　浇注混凝土时，流进闸板、闸框、斜铁与挡板之间的灰浆应，以防灰浆凝固后影响闸门开启。 加固物。在出厂前，为使闸板、闸框紧密贴合，安装后减少间隙，2m以上的闸门在上下框安装了4-6套压铁装置，注意调整间隙后，压铁闭合，拆掉压铁，以便铸铁闸门启动。 　　第二期浇前将铸铁闸门整体吊装就位后，前后左右找对正确位置，再调整螺栓，使工程配钢筋焊牢。 　　水闸出厂前，为使闸板、闸框紧固，安装后间隙减小，2米以上的水闸上下横框均装压板卡铁，竖框斜铁上加顶丝。请注意调整间隙时，要将卡铁和斜铁上的顶丝移开，以便闸门开启。 　　浇注混凝土时，应流进闸板、闸框、斜铁和挡板之间的空隙中的灰浆，防止灰浆凝固影响启闭效果。
